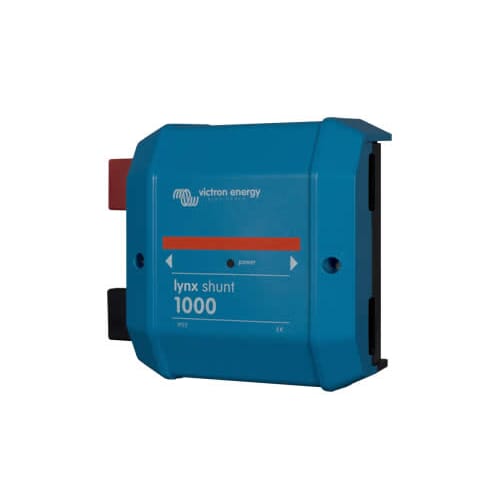

Denne DC-fordelings- og overvåkingsenheten er utviklet for maritime og mobile systemer med 12 V, 24 V eller 48 V anlegg. Den kombinerer hovedsikring, bussbar, shunt og kommunikasjonsgrensesnitt i ett kompakt modul, og gir kontroll på batteristatus, strømflyt og systembeskyttelse.
Nøkkelspesifikasjoner
-
Spenningsområde: 9 – 70 V DC, støtter 12 V, 24 V og 48 V systemer.
-
Kontinuerlig strøm: 1 000 A DC.
-
Effektforbruk: Ca. 60 mA @ 12 V; 33 mA @ 24 V; 20 mA @ 48 V.
-
Alarmrelé (potensialfrie) – 3 A, 30 V DC / 250 V AC.
-
Kommunikasjon: VE.Can RJ45-terminatorer for integrasjon med GX-enheter.
-
Hovedsikringsholder: Plass for CNN eller ANL fuser (tidligere M10-modell) – fuse ikke inkludert.
-
Materiale og kapsling: Bussbar i tinnet kobber; kapsling i ABS plast; driftstemperatur –40 °C til +60 °C; beskyttelsesgrad IP22.
-
Dimensjoner (M8-modell): ca. 190 × 180 × 80 mm; vekt ca. 1,4 kg.
Bruksområde
Denne enheten er ideell for installasjoner i maritime strøm- og batterisystemer hvor man har behov for høy kapasitet DC-fordeling, samtidig som man vil overvåke batteristatus og strømforbruk. Typiske bruksområder inkluderer fritidsbåter, yachter, arbeidsbåter og mobile energisystemer med 12/24/48 V anlegg. Systemet monteres som en del av bussløsningen: batterier tilkobles venstre side, og laster/ladere kobles til høyre side for korrekt måling. Enheten integreres med systemovervåkingsenheter via VE.Can for sanntidsdata og alarmsignalering.
